Проектирование трубопроводных систем из полимерных труб Pexgol

   При проектировании и строительстве трубопроводов Pexgol следует учитывать ряд отличительных характеристик пластмассовых труб по сравнению с металлическими, а именно: их высокую коррозионную стойкость к большинству транспортируемых сред и возможность подземной установки, что не требует их дополнительной антикоррозионной защиты; значительно меньшую массу, что облегчает и упрощает подъемно-транспортные и монтажно-строительные работы; большую гибкость труб, что позволяет проектировать  без применения большого количества фасонных отводов; гладкость внутренней поверхности материала трубы.

Проектирование систем из полимерных труб Pexgol является комплексным процессом, требующим диалога между проектантом и поставщиком или производителем для понимания полного ассортимента фитингов и аксессуаров, которые можно применить для монтажа трубопроводных систем Pexgol в зависимости от сложности задачи.

При проектировании следует учесть особые преимущества структурированного (сшитого) полиэтилена РЕХа и возможные способы соединения трубы без применения дополнительного оборудования, а именно:

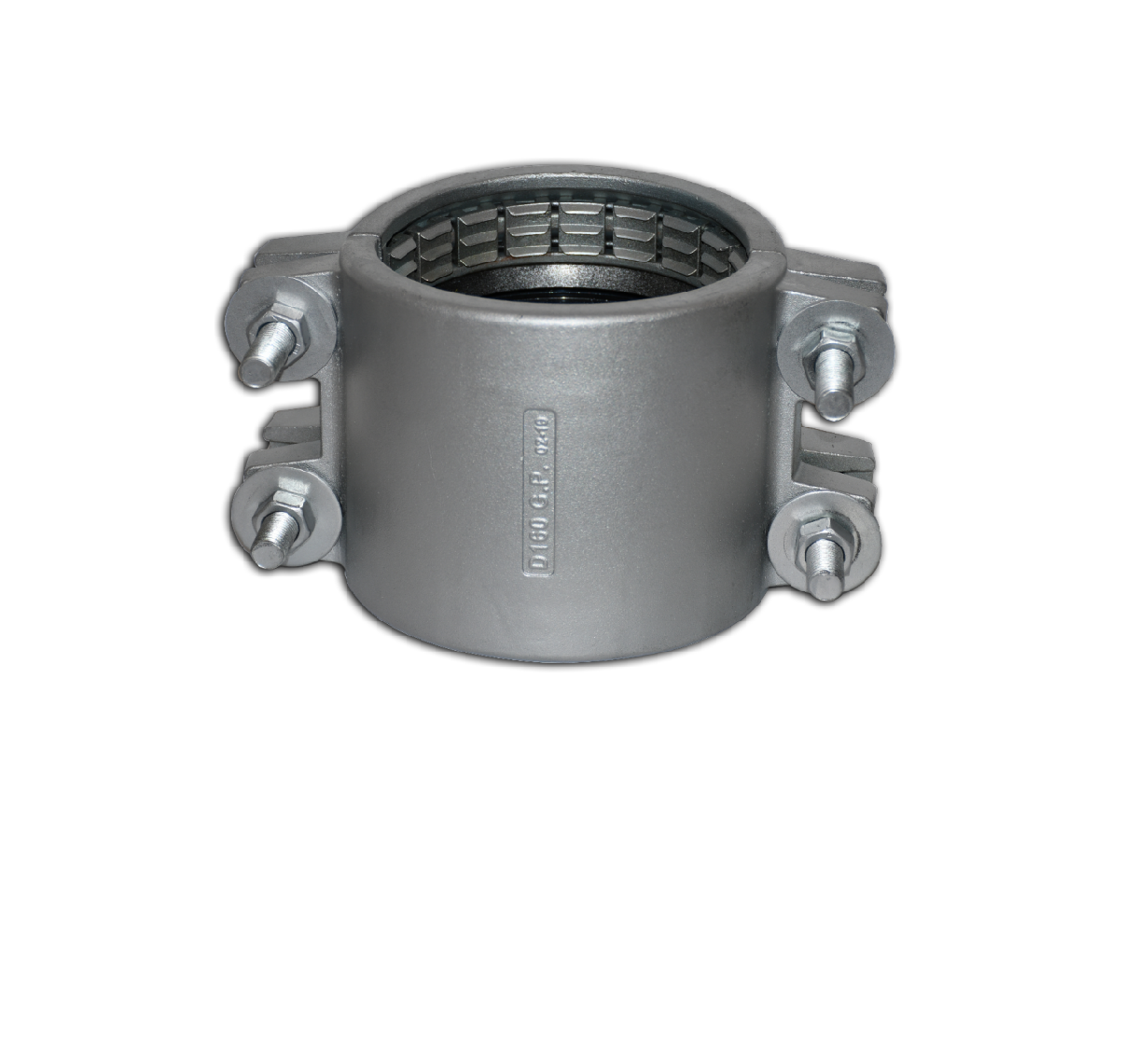

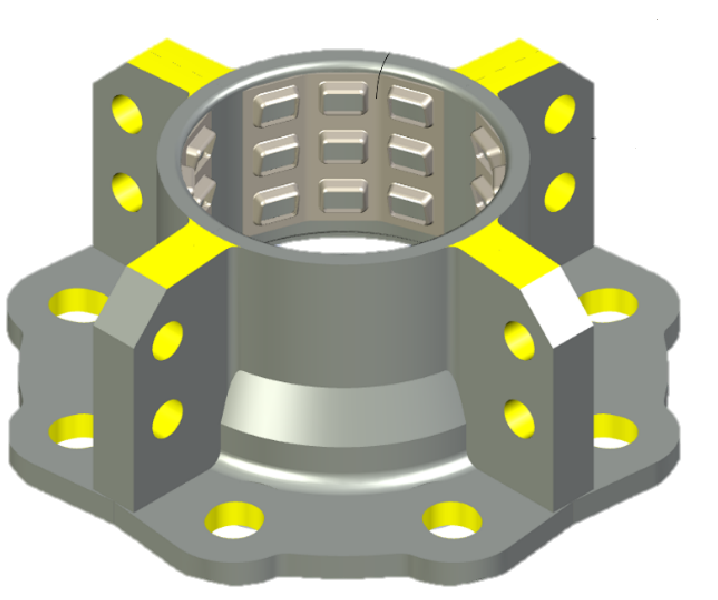

Механическая 2х секционная муфта	Секционные механические муфты серии GP (Golan Plastic)

Способы соединения пластмассовых труб, соединительных деталей и арматуры, места их расположения устанавливаются проектом в зависимости от :

• применения трубопровода;
• виду, номенклатуры и размеров труб, деталей соединительных и арматуры;
• рабочего давления и температуры транспортируемой воды;
• виду и свойств транспортируемого вещества;
• нормативного срока службы трубопровода;
• способу прокладки трубопровода и условий выполнения строительно-монтажных работ;
• температуры окружающей среды;
• последующих решений о возможном изменении инсталяции труб.

Вид соединения следует принимать с учетом условий обеспечения герметичности и прочности трубопровода на весь прогнозируемый срок его эксплуатации, а также технологичности проведения монтажных работ и возможности ремонта трубопровода.

В то же время следует учесть ряд предостережений относительно пластмассовых труб, особенно продольное удлинение и предусмотреть необходимую фиксацию, если монтаж планируется на горизонтальных опорах.

Ключевые этапы проектирования:

1. Анализ условий эксплуатации: определение рабочей среды, давления, температуры и других параметров.

2. Выбор класса трубы: оценка абразивной и химической стойкости полимерной трубы Pexgol с учетом прогнозируемого срока службы и необходимого запаса прочности.

3. Гидравлический расчет: определение диаметров труб, обеспечивающих необходимую пропускную способность учитывая шероховатость трубы и коэффициент Манинга.

4. Механический расчет: Расчет толщины стенок труб с учетом внутреннего давления и внешних нагрузок.

5. Выбор фитингов и арматуры, подбор фланцев соответствующего стандарта: Подбор элементов соединения для неразъемного (применение ЕФ фитингов) или механических фитингов, типов фланцев для подсоединения запорной и регулирующей арматуры. Запорная арматура должна иметь неподвижное крепление к строительным конструкциям, чтобы усилия, возникающие при пользовании арматурой, не передавались на трубы.

6. Разработка чертежей: создание детальных планов размещения труб и элементов системы.

Современные программные средства:

Для упрощения процесса проектирования используются специализированные программные продукты, позволяющие автоматизировать расчеты и создавать детальные 3D-модели трубопроводных систем. В случае проектирования трубопроводов Pexgol Вы можете воспользоваться Autodesk Revit с обновленной библиотекой BIM/CAD. Функциональные возможности Revit охватывают весь жизненный цикл строительного объекта, что позволяет иметь доступ всем специалистам на стадиях проектирования, строительства, тесно взаимодействуя друг с другом. Когда архитекторы, инженеры и строители используют одну унифицированную платформу, риск ошибок преобразования данных становится меньше, а процесс проектирования – более предсказуемым.
